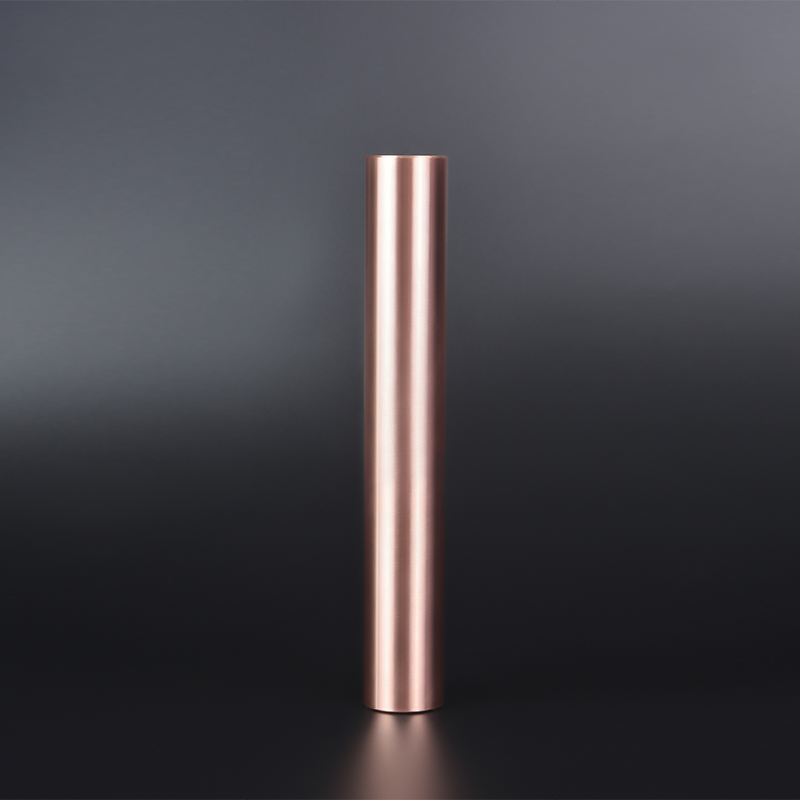

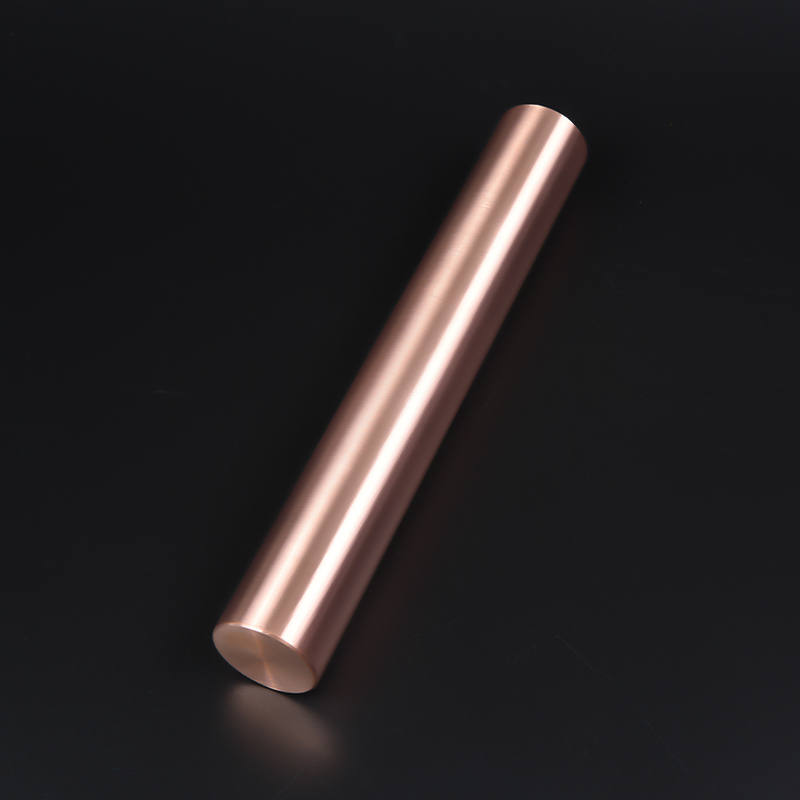

Kupferbarren

Reinheit: 99,99–99,99999 %
Maximale Abmessungen: 600 mm
Maximales Gewicht: 3 Tonnen
Verpackung: Eingewickelt in Barrenfolie. Die Außenkartons sind in exportfreundlichen Holzkisten mit Perlbaumwolle im Inneren verpackt.
Anwendungen: Halbleiter, LCDs

Informationen zum Reinheitstest

Hochreine Kupferbarren sind ein industrielles Grundmaterial, das aus Elektrolytkupfer hergestellt, raffiniert und gegossen wird. Ihre ultrahohe Reinheit erfüllt die strengen Anforderungen der hochmodernen Elektronikfertigungsindustrie.

▸Reinheitsgrade
Es stehen verschiedene Spezifikationen zur Verfügung, die von 99,99 % (4N) bis 99,99999 % (7N) reichen. Wichtige Verunreinigungselemente (wie Sauerstoff, Schwefel und metallische Verunreinigungen) sind in Konzentrationen von ppm bis ppb enthalten und gewährleisten die elektrische Leitfähigkeit und chemische Stabilität des Materials.

▸Physikalische Spezifikationen
Maximale Größe: ≤600 mm Durchmesser (kundenspezifische Durchmesser- und Höhenkombinationen auf Anfrage erhältlich).
Maximales Stückgewicht: ≤3000 kg (3 Tonnen), geeignet für Großserienproduktion und schwere Ausrüstung.

▸Professionelle Schutzverpackung

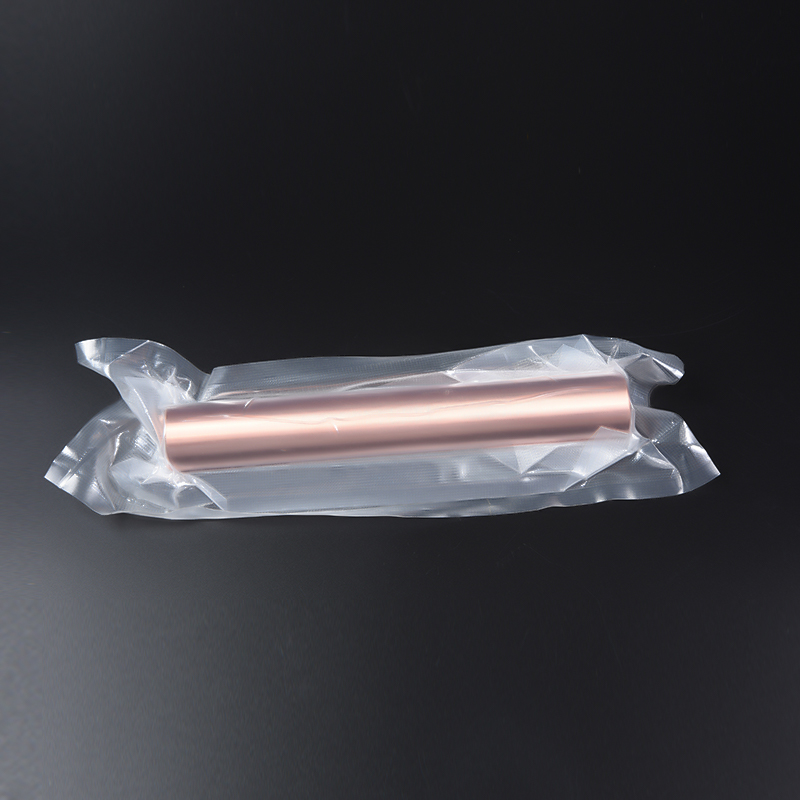

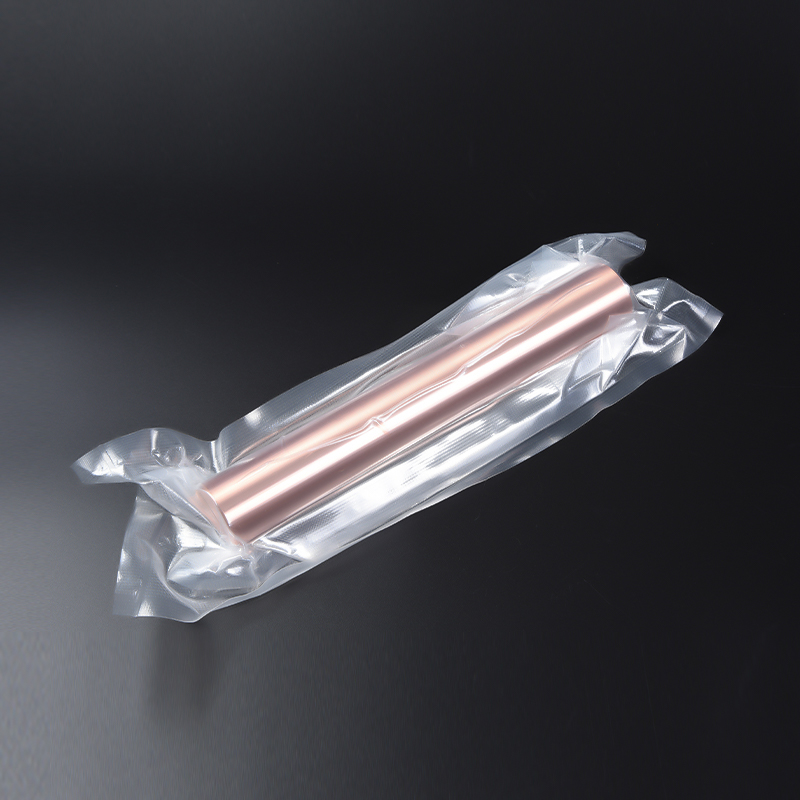

Innerer Schutz: Jeder Barren ist fest mit hochfester industrieller Stretchfolie umwickelt, um ihn vor Kratzern, Oxidation und dem Eindringen von Feuchtigkeit zu schützen.
Dämpfungsschicht: Das individuell geschlitzte Perlbaumwollfutter schmiegt sich eng an den Barrenkörper an und absorbiert effektiv Transportstöße. Außenverpackung: Verstärkte Exportholzkisten (ISPM15 wärmebehandelt und zertifiziert), die den internationalen Transportstandards entsprechen und eine hervorragende Druckbeständigkeit, Feuchtigkeitsbeständigkeit und Stapelstabilität bieten.

▸Kernanwendungen
Halbleiterherstellung: Wird als Rohmaterial für hochreine Sputtertargetsubstrate, Bonddrähte, verkupferte Anoden und Vakuumkammerkomponenten verwendet. Die Reinheit wirkt sich direkt auf die Chipausbeute und -leistung aus.
Flachbildschirme (LCD/OLED): Wird in Verdrahtungsmaterialien für Dünnschichttransistoren (TFT), elektromagnetischen Abschirmschichten und hochpräzisen geätzten Komponenten verwendet und erfordert extrem geringe Verunreinigungen, um Anzeigefehler zu verhindern.
