Leitfaden für hochreines Kupfer: Qualitäten, Produktionsmethoden, Anwendungen und Kauftipps

Ein Einkaufsmanager verglich kürzlich zwei Angebote für 4N-Kupfer und stellte fest, dass ein Lieferant fast die Hälfte des Preises des anderen verlangte. Beide Materialien bestanden zu 99,99 % aus Kupfer, gemessen an der metallischen Reinheit, aber die billigere Charge wurde aus herkömmlichem Walzgut in einer unkontrollierten Atmosphäre umgeschmolzen, während die andere durch kontrolliertes Gießen im Vakuum geschmolzen wurde. Auf dem Papier waren die Noten identisch. In einer Sputterkammer oder einem Vakuumlötofen war das Verhalten nicht dasselbe.

Hochreines Kupfer ist kein einzelnes Produkt. Dabei handelt es sich um eine Reihe messbarer Spezifikationen: metallische Reinheit, Sauerstoffgehalt, Grenzwerte für Spurenverunreinigungen und Prozesshistorie. Diese Parameter entscheiden darüber, ob Kupfer bei der Halbleiterabscheidung, Hochfrequenzkomponenten, Flachbildschirmen oder Hochstromanschlüssen funktioniert. Wenn Sie wissen, wie sie miteinander verbunden sind, können Sie die richtige Sorte kaufen, die richtigen Eigenschaften testen und eine fehlerhafte Charge vermeiden.

Die meisten Beschaffungsfehler entstehen dadurch, dass Reinheit als eine Zahl betrachtet wird. Ein Mühlenzertifikat, das 99,99 % Kupfer besagt, ist nur der Ausgangspunkt. Wichtiger sind die folgenden Fragen: Wie wurde das Kupfer geschmolzen? Wie hoch ist der Sauerstoffgehalt? Ist die Kornstruktur für Ihren Prozess konsistent genug? Dieser Leitfaden geht diese Fragen in der gleichen Reihenfolge durch, in der sie ein Qualitätsingenieur stellen sollte.

Was gilt als hochreines Kupfer?

Die Industrie verwendet die Notation „N“, um die Reinheit von Kupfer zu beschreiben. Die Zahl vor N steht für die Anzahl der Neunen im Kupfergehalt. 4N-Kupfer besteht zu 99,99 % aus Kupfer und 5N zu 99,999 %. Die folgende Tabelle fasst die Qualitäten zusammen, die in der Elektronikfertigung wichtig sind.

Kupfersorten, die üblicherweise in der Elektronikfertigung verwendet werden. 4N ist der übliche Einstiegspunkt für hochreine Anwendungen.
Note	Kupfergehalt	Maximale Gesamtverunreinigungen	Sauerstoffcharakteristik	Typische Anwendungen
3N	99,9 %	etwa 1000 ppm	Nicht streng kontrolliert	Sammelschienen, Kabel, allgemeine Leiter
4N OFHC	99,99 %	etwa 100 ppm	Unter 5 ppm	HF-Komponenten, Sputtertargets, Lötdraht
5N	99,999 %	etwa 10 ppm	Kontrolliert	Präzise PVD-Targets, High-End-Drahtbonden
6N	99,9999 %	etwa 1 ppm	Streng kontrolliert	Halbleiterverbindungen, fortgeschrittene Abscheidung

Besondere Aufmerksamkeit verdienen die letzten beiden Spalten. Sauerstoffgehalt und Verunreinigungsverteilung sind oft der eigentliche Unterschied zwischen zwei Materialien mit derselben Nennqualität. In der Praxis kann 5N-Kupfer aus einer vakuumgeschmolzenen Quelle 6N-Kupfer aus einer schlecht kontrollierten Linie in einem Filmabscheidungsprozess übertreffen, da die Art und Verteilung des Defekts genauso wichtig ist wie die Gesamtzahl der Verunreinigungen.

Warum 4N allein nicht ausreicht

Ein 4N-Zertifikat gibt lediglich die metallische Reinheit an. Kupfer, das 99,99 % Kupfer enthält, kann immer noch erhebliche Mengen Sauerstoff speichern, wenn es ohne Vakuumschutz geschmolzen und gegossen wurde. Beim Vakuumlöten oder Sputtern bildet dieser Sauerstoff Einschlüsse oder Hohlräume, die sich als Filmfehler bemerkbar machen. Sauerstofffreies Kupfer mit hoher Leitfähigkeit stellt eine zweite Anforderung dar: Der Sauerstoffgehalt wird normalerweise unter 5 ppm gehalten. Bei Dünnschicht- und Vakuumanwendungen ist der Sauerstoffgrenzwert oft wichtiger als der Unterschied zwischen 4 N und 5 N.

Restwiderstandsverhältnis als Prozess-Fingerabdruck

Das Restwiderstandsverhältnis oder RRR ist das Verhältnis des spezifischen Widerstands bei Raumtemperatur zum spezifischen Widerstand nahe dem absoluten Nullpunkt. Es spiegelt die kombinierten Auswirkungen von Verunreinigungen und Kristalldefekten wider. Geglühtes hochreines Kupfer weist typischerweise RRR-Werte von 150 bis 250 auf, während Spezialqualitäten für Teilchenbeschleuniger und Präzisionsmagnete 500 oder mehr erreichen können. RRR ist nützlich, weil es eher verhaltensbezogen als analytisch ist: Es erfasst den Endzustand des Kupfers nach dem Schmelzen, Gießen und Glühen, sodass sich zwei Stäbe mit identischen GDMS-Berichten immer noch in der RRR unterscheiden können. Wenn ein Lieferant keine RRR-Daten bereitstellen kann, ist dies ein legitimer Grund, vor der Zusage nach weiteren Einzelheiten zu fragen.

Wie hochreines Kupfer hergestellt wird

Die Produktion beginnt mit einer elektrolytisch raffinierten Kupferkathode, die bereits zu etwa 99,99 % rein ist. Um 5 N oder 6 N zu erreichen, sind zusätzliche Schritte erforderlich: Vakuumschmelzen und Entgasen zur Entfernung flüchtiger Verunreinigungen, kontrolliertes Gießen zur Vermeidung von Entmischungen und saubere Verarbeitung sowie Glühen zur Vermeidung einer erneuten Kontamination.

Wo dabei Verunreinigungen überleben

Eisen, Schwefel, Phosphor und Silber können nach der elektrolytischen Raffinierung in Spuren verbleiben, und Sauerstoff oder Stickstoff können während des Schmelzens wieder eingeführt werden, wenn die Ofenatmosphäre nicht kontrolliert wird. Jede Verunreinigung wirkt anders: Sauerstoff verringert die Leitfähigkeit und führt zu innerer Oxidation, Phosphor verändert das Rekristallisationsverhalten und Eisenpartikel verursachen Oberflächenfehler in abgeschiedenen Filmen. Die Prozesskontrolle bestimmt daher die Qualität des Endprodukts mehr als nur der Endtest.

Gesamtverunreinigungen, die bei typischen hochreinen Kupferqualitäten zulässig sind

3N

1000 ppm

4N

100 ppm

5N

10 ppm

6N

1 ppm

Die Lücke zwischen 99,9 % und 99,9999 % sieht auf dem Papier klein aus, ermöglichte jedoch einen Rückgang der Verunreinigungen von 1000 ppm auf 1 ppm.

Beim Vakuumschmelzen werden Zink, Blei, Wismut und andere flüchtige Elemente entfernt, die sonst als diskrete Einschlüsse zurückbleiben würden. Es schützt die Schmelze außerdem vor Sauerstoff und Stickstoff, die die häufigsten Quellen einer erneuten Kontamination darstellen. Nach dem Schmelzen wird das Kupfer mithilfe von Techniken, die Lunker und Entmischungen reduzieren, in Knüppel- oder Barrenform gegossen. Das anschließende Walzen oder Schmieden wird so geplant, dass Verunreinigungen nicht von den Werkzeugoberflächen zurückkehren.

Für eine erste Beurteilung ist ein zertifizierter hochreiner Kupferbarren ist das praktischste Format. Ein Barren kann auf eine bestimmte Schmelze zurückgeführt werden, es können Proben für unabhängige Tests entnommen und dann gemäß Ihren eigenen Anforderungen gewalzt oder extrudiert werden, sodass Sie die Kontrolle haben, anstatt sich auf einen generischen Lagerbestand zu verlassen.

Wholesale Copper ingot Manufacturer,Copper ingot Company- Ningbo Chuangrun New M

Großhandelshersteller von Kupferbarren, Unternehmen für Kupferbarren – Ningbo Chuangrun New M Ningbo Chuangrun ist ein Kupferbarrenhersteller und ein Kupferbarrenunternehmen. Unsere Kupferbarren sind für Präzisionsanwendungen konzipiert und erfüllen ... Produkt anzeigen →

Wo hochreines Kupfer benötigt wird

Der wahre Einfluss der Kupferreinheit zeigt sich bereits in der Anwendungsphase. Bei der Metallisierung von Halbleiterverbindungen wurde Aluminium durch Kupfer ersetzt, da sein geringerer Widerstand die Schaltgeschwindigkeit verbessert und den Stromverbrauch senkt. Sputtertargets, die für die physikalische Gasphasenabscheidung verwendet werden, erfordern eine strenge Reinheitskontrolle, da Verunreinigungen im Target in den wachsenden Film übertragen werden und zu Gerätedefekten führen.

Die gleiche Logik gilt für Hochfrequenzhohlräume, Wellenleiter und Vakuumelektronengeräte. Kupfer mit niedrigem Sauerstoffgehalt und hohem RRR hält den Widerstand der Innenflächen niedrig, was sich direkt in weniger Erwärmung und weniger Signalverlusten bei hohen Frequenzen niederschlägt.

Drei Märkte, die die Spezifikation definieren

Halbleiterfertigung Typischerweise werden 5 N oder höher für Verbindungs- und Barriereschichtprozesse angegeben, bei denen metallische Verunreinigungen die Ausbeute direkt beeinflussen.
Flachbildschirm und Solarenergie In der Produktion werden üblicherweise 4N- bis 5N-Kupfertargets für transparente leitfähige Schichten und die Abscheidung von Elektrodenstapeln verwendet.
Neue Energiesysteme , einschließlich EV-Batteriebaugruppen und Hochstrom-Ladeinfrastruktur, sind auf eine konsistente Leitfähigkeit und einen stabilen Kontaktwiderstand in Sammelschienen, Steckverbindern und Modulen angewiesen.

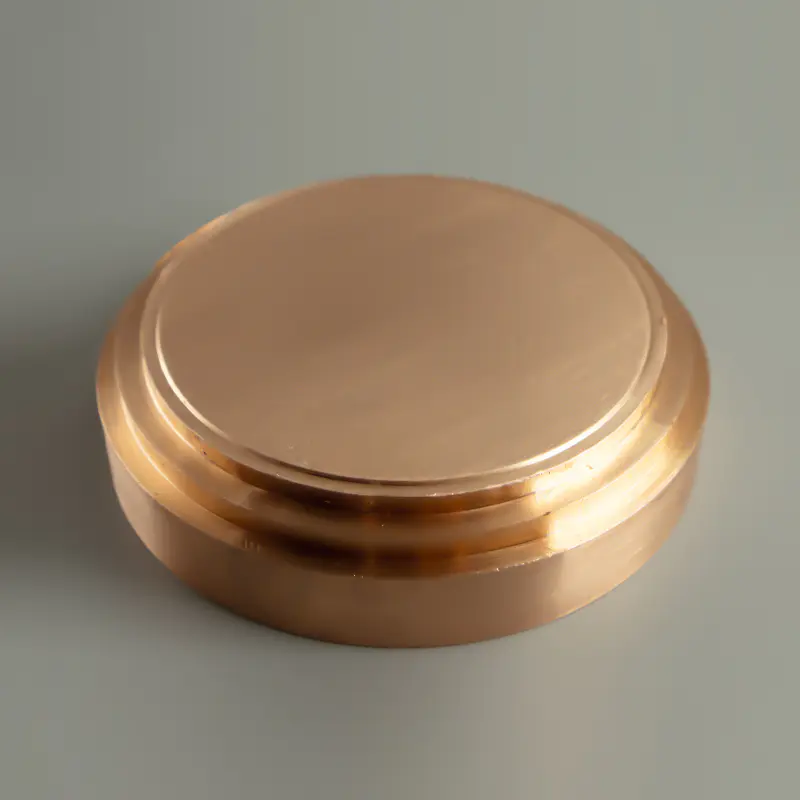

In jedem dieser Fälle kauft der Käufer Kupfer nicht als Ware. Sie bieten Vorhersehbarkeit beim Einkauf: die gleiche Reinheit, Kornstruktur und Verarbeitungsreaktion, Charge für Charge. Wenn es sich bei Ihrem Material um eine Hinterlegung handelt, a Kupfer-Sputtertarget mit dokumentierten Reinheits-, Dichte- und Korngrößendaten ist das richtige Auswertegerät, denn es testet das Material unter realen Prozessbedingungen.

Wholesale Copper target Manufacturer,Copper target Company- Ningbo Chuangrun New

Großhandel für Kupfertarget-Hersteller, Kupfertarget-Unternehmen – Ningbo Chuangrun Neu Ningbo Chuangrun ist ein Hersteller von Kupfertargets und ein Unternehmen für Kupfertargets. Unsere Kupfertargets sind für Präzisionsanwendungen, Me... Produkt anzeigen →

Was Sie vor dem Kauf von hochreinem Kupfer beachten sollten

Prüfunterlagen und Prüfmethoden

Suchen Sie nach quantitativen Ergebnissen, nicht nach einer Etikette. Metallische Verunreinigungen sollten mittels Glimmentladungs-Massenspektrometrie (GDMS) oder ICP-MS-Analyse mit Werten in Teilen pro Million für jedes Element gemeldet werden. Sauerstoff und Stickstoff sollten mit Verbrennungs- oder Inertgasfusionsanalysatoren getrennt gemessen werden, da sich Gasverunreinigungen anders verhalten als metallische und eine andere Prüfmethode erfordern.

Chargenrückverfolgbarkeit und Prozesshistorie

Jeder Barren, jede Stange, jedes Rohr oder jedes Target sollte seine Schmelz- und Gussnummern angeben. Rückverfolgbarkeit ist wichtig, wenn ein nachgelagerter Prozess fehlschlägt: Der Mühlenbericht ist der erste Beweis, den Sie vorlegen, um zu verstehen, ob das Material, das Werkzeug oder der Prozess fehlerhaft ist. Lieferanten, die nach ISO9001 und IATF16949 arbeiten, pflegen diese Dokumentation in der Regel als Standardpraxis.

Mechanischer Zustand und Form

Fragen Sie je nach Ihrem nächsten Prozess nach geglühten oder bearbeiteten Eigenschaften. Härte, Korngröße und innere Spannung beeinflussen alle das Bearbeitungsverhalten und die endgültige Bauteilleistung. Ebenso praktisch ist der Formfaktor: a Kupferstab eignet sich für die bearbeitungsbasierte Produktion, während Platten-, Rohr- und Zielformen die meisten anderen Wege abdecken.

Wholesale Copper rod Manufacturer,Copper rod Company- Ningbo Chuangrun New Mater

Großhandel für Kupferstangenhersteller, Kupferstangenunternehmen – Ningbo Chuangrun New Mater Ningbo Chuangrun ist Hersteller von Kupferstäben und Unternehmen für Kupferstäbe. Unsere Kupferstäbe sind für Präzisionsanwendungen konzipiert und erfüllen die Anforderungen ... Produkt anzeigen →

Verpackung und Lagerung

Unterschätzen Sie auch nicht die Verpackung. Hochreines Kupfer oxidiert bei Raumtemperatur in feuchter Luft langsam, färbt die Oberfläche braun und bildet nichtleitende Filme. Lieferanten, die in versiegelten, mit Stickstoff gespülten Verpackungen oder Folienverpackungen mit Trockenmittel versenden, zeigen, dass sie das Material verstehen. Wenn ein Stab oder ein Ziel mit sichtbaren Oxiden ankommt, ist die Lagergeschichte bereits verdächtig.

Der Kauf bei einem Hersteller, der die Reinigung, das Schmelzen, das Gießen und die Verarbeitung in einer Anlage kontrolliert, verkürzt die Qualifizierungszeit und gewährleistet die Chargenkonsistenz unter einem Dach. Ningbo Chuangrun New Materials betreibt fünf Produktionsstandorte und deckt die gesamte Kette intern ab, was den Kunden eine einzige Stelle für die Verantwortung für die Reinheit von der Schmelze bis zur fertigen Form gibt und eine einfachere Kommunikation bei Spezifikationsänderungen ermöglicht.

Häufig gestellte Fragen

Ist 4N-Kupfer dasselbe wie sauerstofffreies Kupfer?

Nr. 4N bezieht sich auf eine metallische Reinheit von 99,99 %. Sauerstofffrei ist eine separate Einschränkung des Sauerstoffgehalts. Die übliche Kombination ist OFHC-Kupfer, das zu 99,99 % rein und im Wesentlichen sauerstofffrei ist.

Welche Testmethoden bestätigen die Reinheit von Kupfer?

Die zuverlässigste Kombination ist GDMS oder ICP-MS für metallische Verunreinigungen und die Inertgas-Fusionsanalyse für Sauerstoff, Stickstoff und Wasserstoff. Ein nützlicher Bericht listet jedes Element in Teilen pro Million auf, anstatt nur die Gesamtreinheitszahl anzugeben.

Benötigt jede Anwendung 6N-Kupfer?

Nein. Eine höhere Reinheit erhöht die Kosten und erschwert die Verarbeitung. Die meisten elektronischen Komponenten funktionieren mit 4N- oder 5N-Qualitäten; 6N ist für die empfindlichsten Halbleiter- und fortgeschrittenen Abscheidungsanwendungen reserviert, bei denen eine einzige Verunreinigung im ppm-Bereich die Geräteleistung beeinträchtigen kann.

Warum verhielten sich zwei Chargen derselben Nenngüte in unserem Prozess unterschiedlich?

Die wahrscheinlichen Ursachen sind Unterschiede im Sauerstoffgehalt, in der Kornstruktur oder in inneren Spannungen aufgrund vorheriger Bearbeitung und Glühen. Zwei 4N-Materialien können sich unterschiedlich verhalten, wenn eines im Vakuum geschmolzen wurde und das andere nicht. Aus diesem Grund verdient die Prozesshistorie ebenso viel Aufmerksamkeit wie das Reinheitszertifikat.

Warum ist hochreines Kupfer teurer als Standardkupfer?

Der Preisunterschied ergibt sich aus Ausrüstung, Energie und Verifizierung. Vakuumschmelzen, kontrolliertes Gießen, hochauflösende analytische Tests und geringere Ausbeuten erhöhen die Kosten. Eine höhere Reinheit bedeutet auch eine geringere Toleranz für Ausschuss oder Prozessabweichungen, sodass der Hersteller vor dem Versand des Materials mehr interne Nacharbeiten auf sich nehmen muss.
