Verfahren zur Herstellung von Titanverbindungsstrukturen über TiO-haltige Zwischenprodukte

Titan ist ein natürlich vorkommendes chemisches Element (Ordnungszahl 22) – keine Verbindung oder Mischung – hauptsächlich aus Mineralerzen wie Ilmenit und Rutil durch mehrstufige Raffinierungsprozesse gewonnen. Kommerziell wird Titanmetall über hergestellt Kroll-Prozess , das Titundioxid (TiO₂) in Titantetrachlorid (TiCl₄) umwandelt und es dann mit Magnesium zu Titanschwamm reduziert. Ultrahochreines Titan (5N / 99,999 % und höher) erfordert zusätzliche fortschrittliche Techniken wie die elektrolytische Reinigung mit geschmolzenem Salz und Vakuum-Elektronenstrahlschmelzen. Titan tut es nicht rosten im herkömmlichen Sinne – es bildet eine stabile, selbstheilende Oxidschicht, die eine hervorragende Korrosionsbeständigkeit bietet.

Ist Titan ein Element, eine Verbindung oder eine Mischung?

Titan (Ti) ist ein reines chemisches Element , keine Verbindung oder Mischung. Es liegt an Position 22 im Periodensystem und hat ein Atomgewicht von etwa 47,87 g/mol. In seiner metallischen Form besteht es vollständig aus Titanatomen, die bei Raumtemperatur in einer hexagonal dicht gepackten (HCP) Kristallstruktur angeordnet sind. Wenn es mit anderen Elementen legiert wird – zum Beispiel Ti-6Al-4V (6 % Aluminium, 4 % Vanadium) – entsteht eine Legierung, die technisch gesehen eine Mischung von Metallen ist. Reines Titan selbst ist jedoch ein einelementiger Stoff, der als klassifiziert wird Übergangsmetall .

• Dichte: 4,51 g/cm³ (etwa 60 % der Dichte von Stahl)
• Schmelzpunkt: 1.668 °C (3.034 °F)
• Zugfestigkeit (rein): bis zu 740 MPa
• Häufigkeit in der Erdkruste: etwa 0,66 Gew.-% – das neunthäufigste Element

Wie wird Titan abgebaut? Vom Erz zum Rohstoff

Titan kommt in der Natur nicht als freies Metall vor. Es wird aus zwei primären Erzmineralien abgebaut:

• Ilmenit (FeTiO₃): Das am häufigsten vorkommende Titanmineral, typischerweise mit 45–65 % TiO₂. Große Vorkommen gibt es in Australien, Südafrika, Kanada, Norwegen und China.
• Rutil (TiO₂): Ein höherwertiges Erz mit einem TiO₂-Gehalt von 90–98 %, das hauptsächlich in Strandsandvorkommen in Australien und Sierra Leone vorkommt.

Typischerweise wird Bergbau verwendet Tagebau (Tagebau) oder Baggerung von Mineralsanden . Das Erz wird dann mithilfe von Schwerkrafttrennung, magnetischer Trennung und elektrostatischen Techniken konzentriert. Das resultierende Konzentrat (genannt „Titanschlacke“ oder „synthetischer Rutil“) wird in nachgelagerte Schmelz- und chemische Prozesse eingespeist. Auf Australien entfallen etwa 20 % der weltweiten Ilmenitproduktion , während China mit über 60 % des weltweiten Angebots die weltweite Titanschwammproduktion dominiert.

Wie wird Titan hergestellt? Der Standard-Kroll-Prozess

Die vorherrschende kommerzielle Methode zur Herstellung von Titanmetall ist die Kroll-Prozess , 1940 von Wilhelm Kroll erfunden. Es wandelt TiO₂ durch eine Reihe kontrollierter chemischer Reaktionen in metallisches Titan um. Nachfolgend finden Sie eine Übersicht über die wichtigsten Phasen:

Der Kroll-Prozess ist ein energieintensiver Batch-Prozess — Die Herstellung einer Tonne Titanschwamm verbraucht etwa 20–30 MWh Strom. Dies ist ein wesentlicher Grund dafür, dass Titan für industrielle Anwendungen deutlich teurer ist als Stahl.

Wie Titan entsteht: Die Rolle TiO-haltiger Zwischenprodukte

Bei der Chlorierung reagiert Titandioxid (TiO₂) mit Chlorgas in Gegenwart von Kohlenstoff (Koks) unter Bildung Titantetrachlorid (TiCl₄) , das zentrale Zwischenprodukt bei praktisch der gesamten Titanmetallproduktion. TiCl₄ ist bei Raumtemperatur eine farblose, flüchtige Flüssigkeit (Siedepunkt 136,4 °C) und eignet sich daher hervorragend für die destillative Reinigung.

In der Forschung und in fortgeschrittenen Produktionsumgebungen werden TiO-haltige Verbindungen mit niedrigerer Wertigkeit – wie z Titanmonoxid (TiO) and Titansesquioxid (Ti₂O₃) — treten als Zwischenphasen bei carbothermischen Reduktions- oder Elektrolyseprozessen auf. Diese Suboxide kommen typischerweise im TiO₂-Ti-System während der Hochtemperaturreduktion vor und spielen eine Rolle in neuartigen Direktelektrolysemethoden (wie dem FFC-Cambridge-Prozess), die den Kroll-Prozess ersetzen oder ergänzen sollen:

• FFC-Cambridge-Prozess: Elektrolysiert festes TiO₂ direkt in geschmolzenem CaCl₂ bei ~900 °C; Sauerstoff wird ionisiert und wandert zur Anode, wobei metallisches Ti zurückbleibt. Mit fortschreitender Reduktion bilden sich vorübergehend Suboxidphasen (TiO, Ti₂O₃, Ti₃O₅).
• Elektrolytische Reinigung von geschmolzenem Salz: Wird für Anwendungen mit ultrahoher Reinheit verwendet; Gelöste Titanverbindungen werden galvanisch abgeschieden, um Reinheitsgrade über 99,999 % (5N) zu erreichen.

Die Kontrolle des TiO-Zwischenwegs ist von entscheidender Bedeutung: Eine unvollständige Reduktion hinterlässt sauerstoffreiche Phasen das endgültige Metall verspröden , was eine präzise Prozesskontrolle für Hochleistungs- und Reinheitsgrade unerlässlich macht.

Wie ultrahochreines Titan hergestellt wird (5N, 6N, 7N)

Ein handelsüblicher Titanschwamm in handelsüblicher Qualität reicht normalerweise aus 99,5–99,9 % (3N–4N) Reinheit . Für die anspruchsvollsten Anwendungen in den Bereichen Halbleiter, Quantencomputing und Dünnschichtabscheidung sind Reinheitsgrade von 5N (99,999 %), 6N (99,9999 %) und 7N (99,99999 %) sind erforderlich. Um diese Qualitäten zu erreichen, sind über den Kroll-Prozess hinaus zusätzliche Reinigungsstufen erforderlich.

Schlüsseltechnologien für die Produktion von ultrahochreinem Ti

• Elektrolytische Reinigung von geschmolzenem Salz: Titan is dissolved anodically in a molten salt bath (e.g., LiCl-KCl or NaCl-KCl) and electrodeposited cathodically with significantly reduced impurity content. This method selectively removes iron, nickel, silicon, and other tramp elements to below 1 ppm.
• Vakuum-Elektronenstrahlschmelzen (VEBM): Das Titan-Ausgangsmaterial wird unter Hochvakuum (<10⁻⁴ Pa) mithilfe eines fokussierten Elektronenstrahls geschmolzen. Flüchtige Verunreinigungen (Mn, Mg, Zn, Na, K) werden verdampft; Mehrere Durchgänge reduzieren die Verunreinigungskonzentration weiter. Typische Verunreinigungswerte in 5N-Produkten: Fe < 5 ppm, O < 10 ppm, N < 5 ppm.
• Zonenverfeinerung: Eine schmale geschmolzene Zone wird entlang eines Titanstabs geführt; Verunreinigungen wandern aufgrund der Segregationskoeffizienten zu einem Ende, wodurch im gereinigten Teil eine extreme Reinheit erreicht wird.

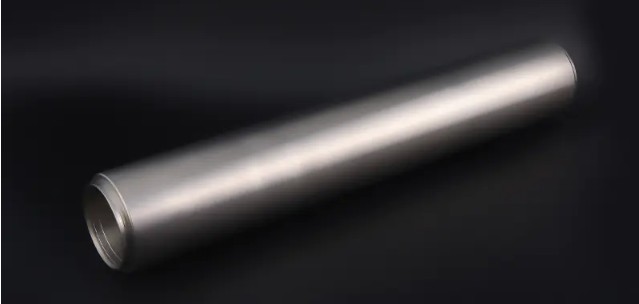

CRNMC hat ein entwickelt Elektrolytischer Reinigungsprozess für geschmolzenes Salz der nächsten Generation in Kombination mit Vakuum-Elektronenstrahlschmelzen Dies ermöglicht die großtechnische Massenproduktion von ultrahochreinem Titan der Güteklasse 5N (99,999 %). CRNMC ist eines von nur vier Unternehmen international in der Lage, ultrahochreines Titan in dieser Größenordnung industriell herzustellen. Es sind auch kundenspezifische 6N- und 7N-Legierungen erhältlich, deren Abmessungen und Gewichte auf die Kundenspezifikationen zugeschnitten sind.

Wie wird Titan zu brauchbaren Produkten verarbeitet?

Sobald ein Titanschwamm oder -barren hergestellt ist, wird dieser zu Bauteilen und Halbzeugen weiterverarbeitet. Die Fertigungskette umfasst:

1. Mischen und Verdichten: Schwamm wird mit Legierungselementen vermischt (falls erforderlich) und zu Elektrodenpresslingen gepresst.
2. Vakuum-Lichtbogen-Umschmelzen (VAR): Um eine chemische Homogenität zu erreichen, werden die Elektroden zwei- bis dreimal in einem Vakuumofen geschmolzen. Barren wiegen typischerweise 3–10 Tonnen.
3. Warmarbeiten: Barren werden bei 800–1.100 °C geschmiedet und gewalzt, um Knüppel, Stangen, Platten und Bleche herzustellen. Die hohe Reaktivität von Titan erfordert eine kontrollierte Atmosphäre oder Beschichtungen, um Oxidation zu verhindern.
4. Kaltumformung und Bearbeitung: Die endgültigen Abmessungen werden durch Kaltwalzen, Ziehen oder CNC-Bearbeitung erreicht. Die Rückfederung und Kaltverfestigung von Titan erfordert spezielle Werkzeuge.
5. Wärmebehandlung: Durch Glühen bei 700–850 °C werden innere Spannungen abgebaut und die Duktilität wiederhergestellt.
6. Oberflächenveredelung: Beizen, Eloxieren oder Beschichten verbessert die Oberflächenqualität und Leistung für bestimmte Anwendungen.

Rostet Titan? Die Korrosionsbeständigkeit verstehen

Titan does not rust . Rost ist Eisenoxid (Fe₂O₃), das entsteht, wenn Eisen oder Stahl mit Sauerstoff und Wasser reagiert. Da Titan kein Eisen enthält, kann es in diesem Sinne nicht rosten. Stattdessen reagiert Titan sofort mit Luftsauerstoff und bildet eine dichte, fest haftende Schicht Titandioxid (TiO₂) nur 2–7 Nanometer dick. Diese passive Oxidschicht:

• Ist selbstheilend – wenn es zerkratzt oder abgerieben wird, formt es sich innerhalb von Millisekunden in Luft oder Wasser neu
• Widersteht dem Angriff der meisten Säuren, einschließlich Salpetersäure, Zitronensäure und verdünnter Schwefelsäure
• Bietet eine hervorragende Beständigkeit gegenüber Meerwasser und Chlorid-Umgebungen (im Gegensatz zu Edelstahl, der unter Bedingungen mit hohem Chloridgehalt Lochfraßkorrosion erleiden kann)
• Behält die Stabilität bei Temperaturen bis zu ~600 °C an der Luft

Die einzigen Umgebungen, die Titan angreifen können, sind konzentrierte Flusssäure (HF) , heiße konzentrierte Schwefelsäure und stark reduzierende Medien ohne Sauerstoff. In praktisch allen gewerblichen und industriellen Umgebungen ist die Korrosionsleistung von Titan außergewöhnlich – was es zum Material der Wahl für chemische Reaktoren, Schiffsausrüstung und medizinische Implantate macht.

Hauptanwendungen von ultrahochreinem Titan

Die außergewöhnliche Kombination aus hoher Reinheit, mechanischer Festigkeit, Korrosionsbeständigkeit und Biokompatibilität macht Titan – insbesondere bei 5N und höher – in zahlreichen Hochtechnologiesektoren unverzichtbar:

Luft- und Raumfahrt

Titanlegierungen bilden 25–35 % des Strukturgewichts moderner Verkehrsflugzeuge (z. B. Boeing 787 Dreamliner verwendet etwa 14 Gewichtsprozent Titan). Sein hohes Verhältnis von Festigkeit zu Dichte reduziert das Gewicht der Flugzeugzelle und verbessert direkt die Treibstoffeffizienz. Motorverdichterschaufeln und Lüfterscheiben nutzen ihre Festigkeitserhaltung bei erhöhten Temperaturen.

Medizinische Geräte

Aufgrund seiner Biokompatibilität ist Titan das bevorzugte Material für orthopädische Implantate, Zahnimplantate und chirurgische Instrumente . Der weltweite Markt für orthopädische Implantate überstieg im Jahr 2023 52 Milliarden US-Dollar, wobei Titan den größten Materialanteil hatte. Im Gegensatz zu Edelstahl löst Titan keine Immunreaktion aus und osseointegriert sich auf natürliche Weise mit dem Knochengewebe.

Halbleiter und Elektronik

Bei der Chipherstellung Sputtertargets aus ultrahochreinem Titan (Sorte 5N und 6N) werden bei der physikalischen Gasphasenabscheidung (PVD) verwendet, um Barriereschichten aus Titannitrid (TiN) und Titanhaftschichten auf integrierten Schaltkreisen abzuscheiden. Verunreinigungen in Sputtertargets beeinträchtigen direkt die Geräteausbeute und -zuverlässigkeit und machen die Reinheit zu einem entscheidenden Faktor.

Ausrüstung für die chemische Verarbeitung

Titanreaktoren, Wärmetauscher und Rohrleitungssysteme werden häufig in Chlor-Alkali-Anlagen, in der pharmazeutischen Produktion und bei der Meerwasserentsalzung eingesetzt. Titan Grad 2 widersteht konzentrierter Salpetersäure (bis zu 100 %) und feuchten Chlorumgebungen, in denen Stahl innerhalb von Wochen versagen würde.

Häufig gestellte Fragen zur Titanproduktion

Wie lange dauert die Herstellung von Titan vom Erz bis zum fertigen Metall?

Normalerweise dauert der gesamte Zyklus vom Erzabbau bis zum Titanschwamm mehrere Wochen . Eine einzelne Kroll-Prozess-Charge (die 3–10 Tonnen Schwamm produziert) benötigt allein für den Reduktionsschritt etwa 5–7 Tage, zuzüglich zusätzlicher Zeit für Vakuumdestillation, VAR-Schmelzen und Heißbearbeitung. Die ultrahochreine Produktion mit elektrolytischer Reinigung und mehreren Elektronenstrahl-Schmelzdurchgängen kann mehrere zusätzliche Wochen dauern.

Warum ist Titan im Vergleich zu Stahl oder Aluminium so teuer?

Die hohen Kosten für Titan sind zurückzuführen auf: (1) den energieintensiven Kroll-Prozess (~20–30 MWh/Tonne), (2) die Notwendigkeit von Inert- oder Vakuumverarbeitungsumgebungen zur Vermeidung von Kontaminationen, (3) schwierige Bearbeitungseigenschaften, die die Werkzeuglebensdauer verkürzen, und (4) relativ geringe Produktionsmengen. Titan sponge costs approximately $8–15/kg , verglichen mit 0,5–1 $/kg für Stahl und 2–3 $/kg für Aluminium.

Kann Titan recycelt werden?

Ja. Titanschrott (Drehspäne, Späne und Blockabfälle) kann durch Umschmelzen über VAR- oder Elektronenstrahlverfahren recycelt werden. Recyceltes Titan kann 15–30 % des Ausgangsmaterials ausmachen in einigen Produktionsstätten. Die Aufrechterhaltung der Rückverfolgbarkeit und die Vermeidung von Kreuzkontaminationen mit anderen Legierungen sind beim Recycling von entscheidender Bedeutung.

Was ist der Unterschied zwischen einem Titanschwamm und einem Titanbarren?

Titanschwamm ist das poröse, unregelmäßige metallische Titan, das direkt im Kroll-Verfahren hergestellt wird – es hat eine schwammartige Textur aufgrund eingeschlossener Chloridtaschen. Titanbarren werden durch Konsolidieren und Schmelzen von Schwamm (normalerweise zwei- bis dreimal durch VAR) hergestellt, um eine homogene, vollständig dichte Metallform zu erzeugen, die zum Walzen, Schmieden und Bearbeiten geeignet ist.

Rostet Titan in Salzwasser oder feuchten Umgebungen?

Nein. Titan ist sowohl gegenüber Salzwasser als auch gegenüber feuchter Atmosphäre äußerst beständig. Seine TiO₂-Passivschicht bietet hervorragenden Schutz in Meeresumgebungen. Titan wird routinemäßig in U-Boot-Komponenten, Offshore-Ölplattformen und Chemieanlagen an der Küste eingesetzt – Umgebungen, in denen Kohlenstoffstahl schnell korrodiert und sogar Edelstahl unter Spaltkorrosion leiden kann.

Was unterscheidet ultrahochreines 5N-Titan von Standardtitan?

Enthält handelsübliches Titan in handelsüblicher Qualität Hunderte bis Tausende ppm von metallischen Verunreinigungen (Eisen, Silizium, Nickel usw.). Bei einer Reinheit von 5N werden die gesamten metallischen Verunreinigungen auf reduziert unter 10 ppm . Dieser Reinheitsgrad ist für Sputtertargets in der Halbleiterfertigung erforderlich, wo Spurenverunreinigungen in abgeschiedenen Filmen zu Transistorausfällen, Gerätelecks oder einer Verschlechterung der Zuverlässigkeit führen können. Es wird auch in Forschungsanwendungen geschätzt, die ein reproduzierbares Materialverhalten erfordern.
